烧录测试方案
准备工作
硬件支持：
ESlink-ii下载器

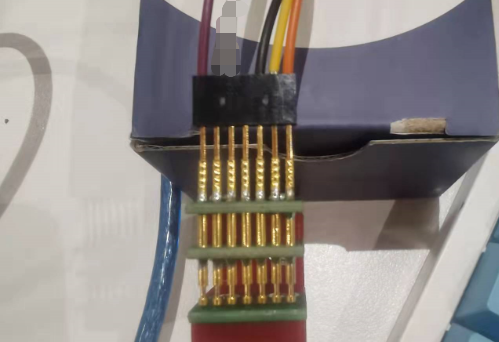

不用夹子，只用排针
四线分别：，SDA SCK RST GND
将镜像下载到编辑器：

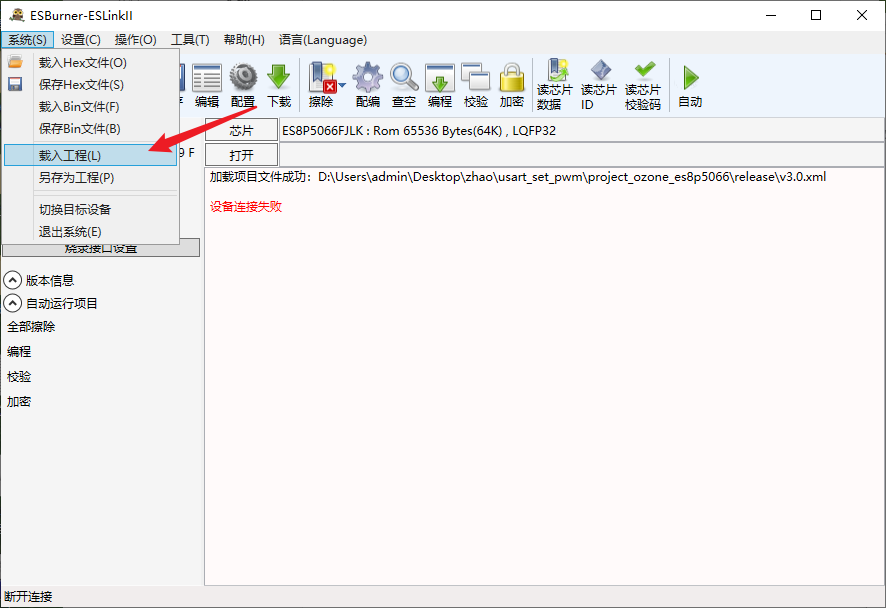

提前做好XML文件，打开ESBurnner软件

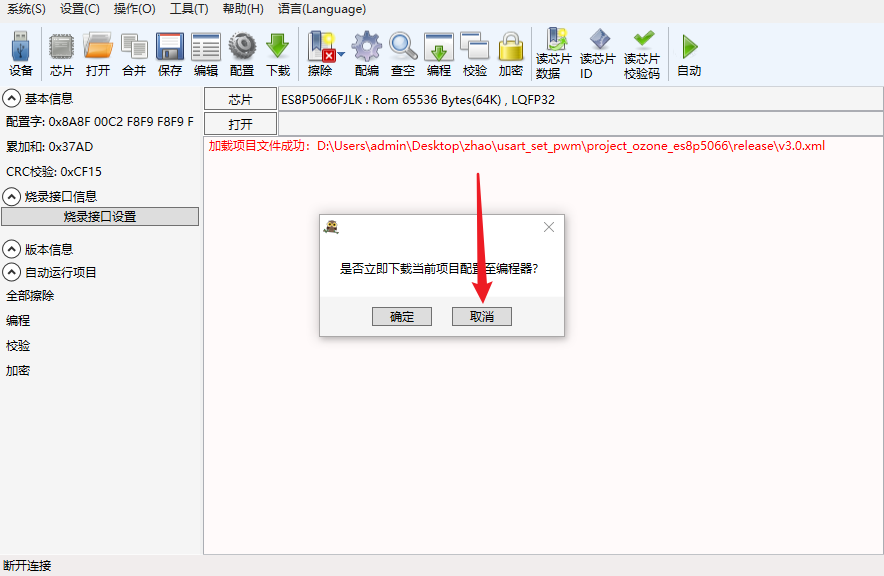

- 将工程载入
-

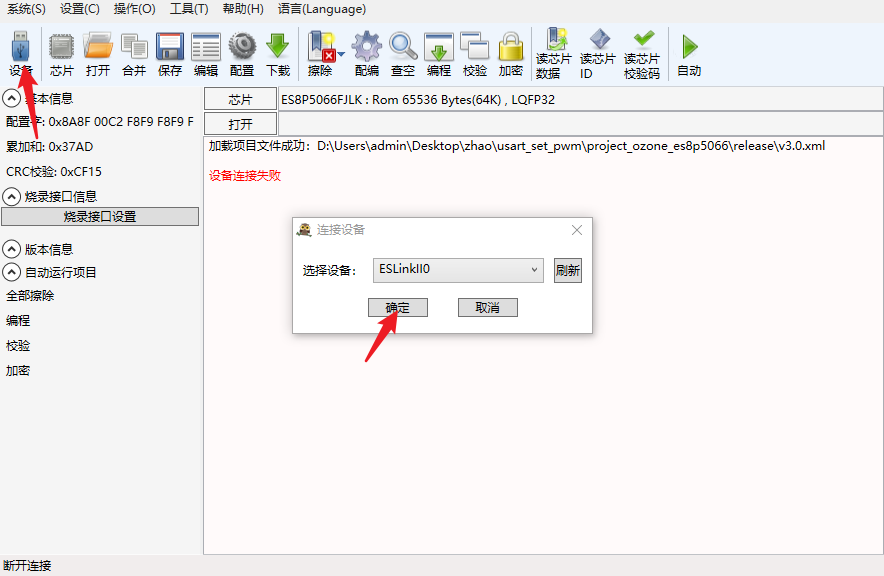

点击设备连接设备
-

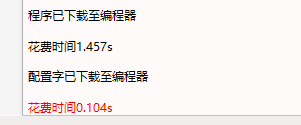

点击下载
至此准备工作完成
烧录

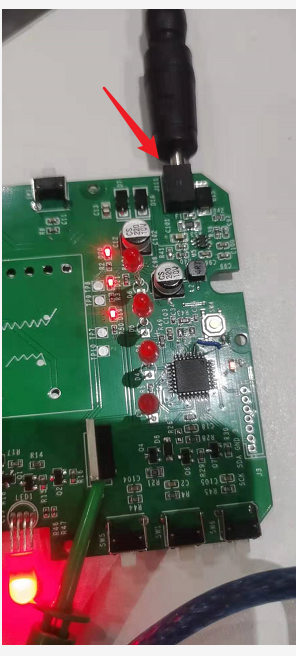

将板子接12v电源

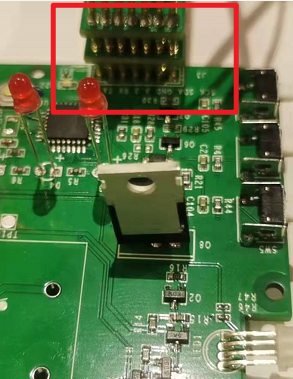

将排针对准下载口等待下载完成

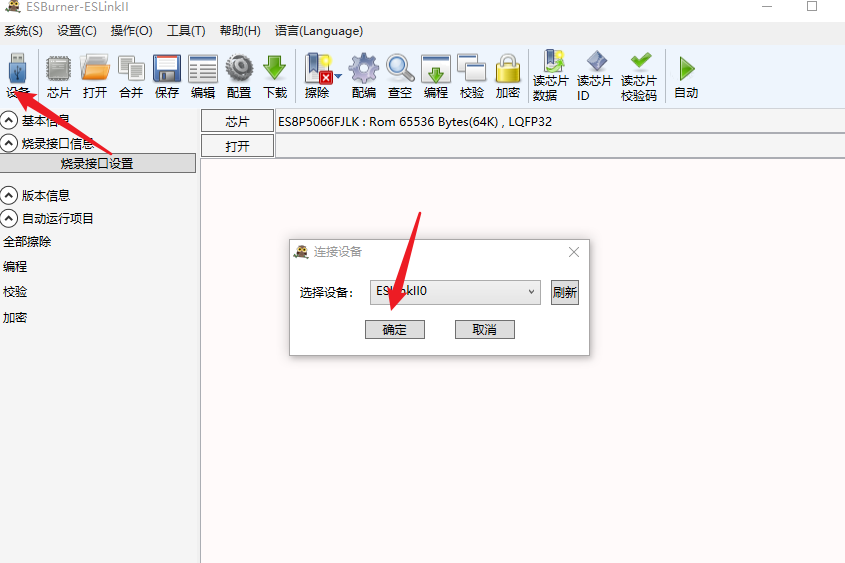

点击设备确定

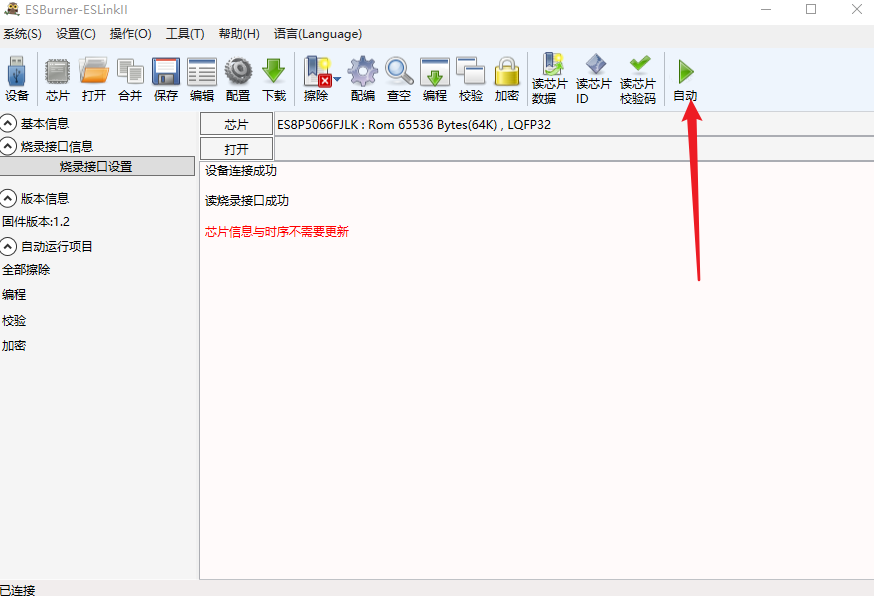

点击自动等待下载完成
硬件验证
烧录完成以后将排针去除

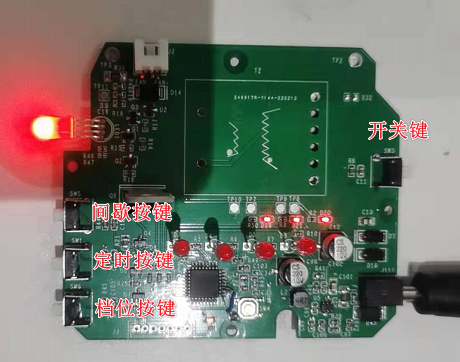

开关按键验证：
- 开关按键按下，红灯熄灭----关机状态
- 再次按下，红灯打开-----开机状态
开机状态下验证一下按键：
间歇按键：按下红灯闪烁，再次按下红灯常亮
定时按键：
按下一下定时指示灯1亮
按下二下定时指示灯12亮
按下三下定时指示灯123亮
按下四下定时指示灯1234亮
按下5下定时指示灯1234灭
档位按键：
按下高低档指示灯由红变蓝，再按指示灯由蓝变红
