REDEME

芯片供应商资源网

环境搭建

笔记

  • ES8P5066时钟树[ES8P5066_Datasheet_C V1.1.pdf-38页](file:///D:/Download/ES8P5066_Datasheet_C V1.1.pdf)
ES8P5066的大小:64kFlash，4K的SRAM
program size:单位字节（1K=1024Byte）
code:falsh大小
RO-data:程序定义的常量，存储在FLASH中(const)
RW-data:已经被初始化的变量，存储在SRAM中
ZI-data:未被初始化的变量，存储在SRAM中(没有初始化，默认初始化0)
外设时钟与芯片系统时钟相同（芯片参考手册132页）

定时器的时钟源选择：Pclk=芯片的系统时钟
T16N_PRECNT 设置初始值为0即可
T16N_CNT0 计数器的数值
T16N_MAT0/1/2/3 占空比
T16N_TOP0 计数器的最大值
T16N0OUT0/1 在那个引脚上输出

芯片配置字位于 FLASH 存储器的 INFO0 信息区，用户可在 ISP 编程时进行设置
斩波器：直流斩波是将固定的直流电压变换成可变的直流电压


学习一款新的芯片，首先要搞清楚他的时钟树，其次搭建环境先跑提供的demo工程
用到的无非就是GPIO以及各种外设（串口，定时器等），具体外设的学习方法首先搞清楚时钟是多少，从哪里来，

芯片编程注意事项

1.由于系统控制寄存器的访问操作会影响整个芯片的运行状态，为避免误操作导致芯片运行不正常，芯片提供系统设置保护寄存器
对时钟的选择的时候需要进行写保护关闭
SCU_RegUnLock() ;
SCU_RegLock() ;
写保护开启（防止）

2.对于中断标志寄存器写1清零：
	T16N0->IF.Word = (uint32_t)0x01；
3.GPIO的使用：
	GPIO 端口输出电平位操作寄存器 GPIO_PADATABSR、GPIO_PBDATABSR、GPIO_PADATABCR、GPIO_PBDATABCR、GPIO_PADATABRR、GPIO_PBDATABRR 不能进行与或操作，只能按 word 写入。
    GPIO 端口输出电平操作时建议用上述寄存器而不是端口寄存器（GPIO_PADATA 和GPIO_PBDATA）, 以避免读-修改-写情况的发生
    系统中未使用和未封装出来的 GPIO 端口建议设置为输出固定电平并悬空，若设置为输入则不可悬空，须加上拉或下拉电阻接到电源或地。

位带操作

优点操作简单，可防止符寄存器的脏写

参考资源

资源名称 简介
[ES8P5066_res - AN054_应用笔记_Cortex-M0+HardFault诊断 V1.0.zip](http://192.168.1.3:3000/manufacturer_eastsoft/ES8P5066_res/src/branch/master/AN054_应用笔记_Cortex-M0+HardFault诊断 V1.0.zip) 芯片异常介绍
AN142_应用笔记_ES8P5066%20V1.0.pdf 开发环境的搭建以及开发注意事项
ES8P5066_Datasheet_C%20V1.1%20(3).pdf 芯片参考手册
[AN049_用户手册_HRSDK通用MCU开发套件 V1.9.pdf](./doc/AN049_用户手册_HRSDK通用MCU开发套件 V1.9.pdf) 开发板原理图
ES8P5066底层驱动库及例程包.zip 官方例程

配置字

使用ESBurner软件进行配置字的设置
注意：先将Falsh进行擦除,配置好以后电机确定就可将配置字烧录到falsh中
     在进行调试完成后将配置字（DEBUG禁止）

IWDTRL IWDT 计数溢出时间约 2s
MRSTN  选择MRSTN下载器必须五线
PWRTEN 上电延时时间（140ms）
BORVS  低压复位
DEBUG  出厂的时候禁止
IWDTINTEN 独立看门狗使能位（只在硬件使能的时候有效）
IWDTEN 独立看门狗软件使能还是硬件使能
WWDTEN 窗口看门狗软件使能
XTAL 外部时钟不选择不生效
GBRDP 读保护等级（我感觉出厂等级设置为2）

Flash 存储器可以通过配置字 CFG_WRP0 和 CFG_WRP1 的 START、END 位配置两段
写保护区域，通过 ENB 位配置两段写保护区域使能。
Flash 页擦除和 Flash 字编程，无法对写保护区擦除和写入，Flash 全擦时，可以将写保
护区数据清除。

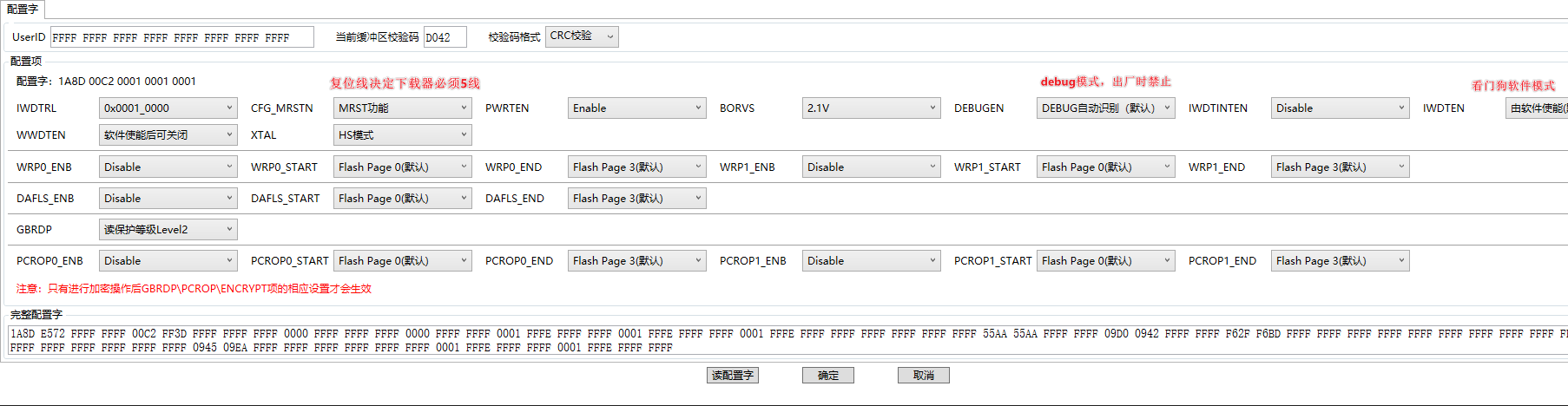

配置字设置（设备->配置字）

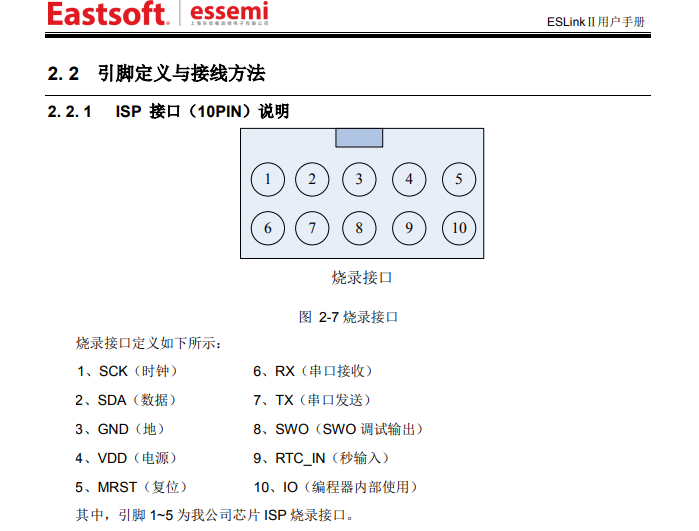

下载器引脚

image-20220210134152870

IWDT看门狗的设置

1.选择软件使能（配置字默认软件使能不用进行修改）
2.软件进行初始化开门狗并使能
3.当计数到0时，窗口计数器+1，
4.当窗口计数为“2”的时候，产生中断
5.当窗口计数器为“4”的之前没有进行喂狗操作，产生复位
6.对 IWDT_INTCLR 寄存器进行任意写操作，IWDT 中断标志位
均被清零，计数器重载 IWDT_LOAD 寄存器值，继续递减计
数

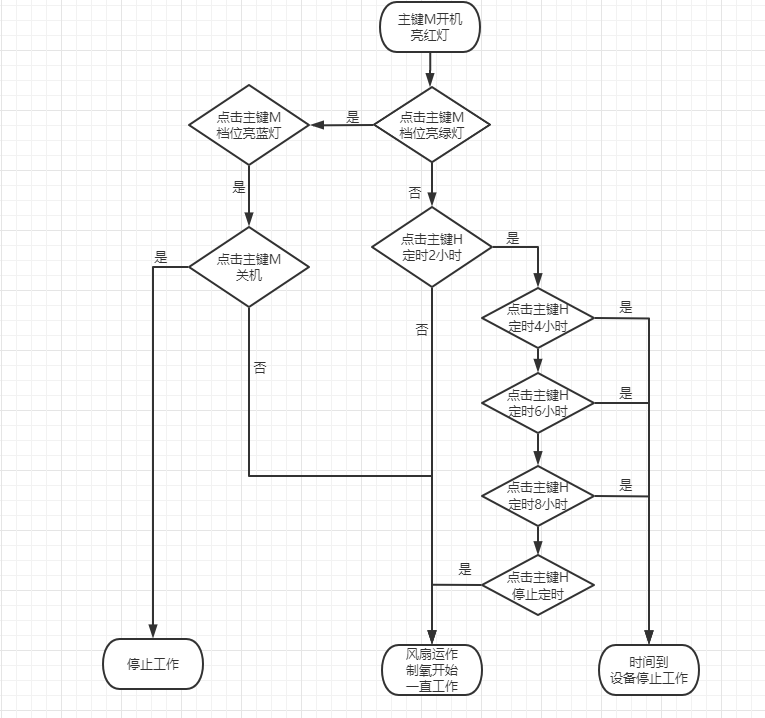

功能流程图

image-20220210185354288

问题

KEIL 识别不到芯片

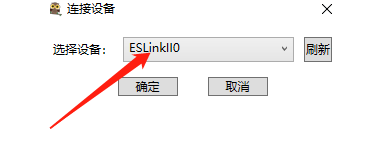

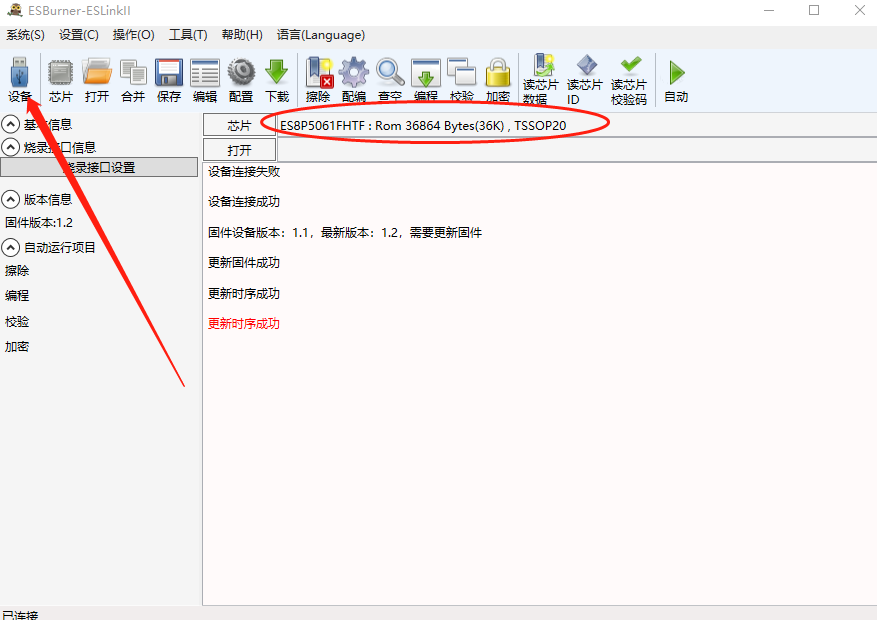

 解决：使用Esburner软件，点击设备，点击确定（理论上芯片部分应该选择对应的，但是使用同类型的ES8P型号的芯片也可以，原因不明）
 分析原因可能是下载器的问题
上电：灯闪一下
