[TOC]
REDEME
芯片供应商资源网
环境搭建
镜像烧录
烧录：只看第8步进行烧录
笔记
芯片编程注意事项
1.由于系统控制寄存器的访问操作会影响整个芯片的运行状态，为避免误操作导致芯片运行不正常，芯片提供系统设置保护寄存器
对时钟的选择的时候需要进行写保护关闭
SCU_RegUnLock() ;
SCU_RegLock() ;
写保护开启（防止）
2.对于中断标志寄存器写1清零：
T16N0->IF.Word = (uint32_t)0x01；
3.GPIO的使用：
GPIO 端口输出电平位操作寄存器 GPIO_PADATABSR、GPIO_PBDATABSR、GPIO_PADATABCR、GPIO_PBDATABCR、GPIO_PADATABRR、GPIO_PBDATABRR 不能进行与或操作，只能按 word 写入。
GPIO 端口输出电平操作时建议用上述寄存器而不是端口寄存器（GPIO_PADATA 和GPIO_PBDATA）, 以避免读-修改-写情况的发生
系统中未使用和未封装出来的 GPIO 端口建议设置为输出固定电平并悬空，若设置为输入则不可悬空，须加上拉或下拉电阻接到电源或地。
参考资源
| 资源名称 | 简介 |
|---|---|
| AN142_应用笔记_ES8P5066%20V1.0.pdf | 开发环境的搭建以及开发注意事项 |
| ES8P5066_Datasheet_C%20V1.1%20(3).pdf | 芯片参考手册 |
| AN049用户手册HRSDK通用MCU开发套件V1.9.pdf | 开发板原理图 |
| ES8P5066底层驱动库及例程包.zip | 官方例程 |
| ESBurner编程器软件 | |
| 应用笔记HardFault诊断V1.0.pdf |
PwmDemo
IWDT

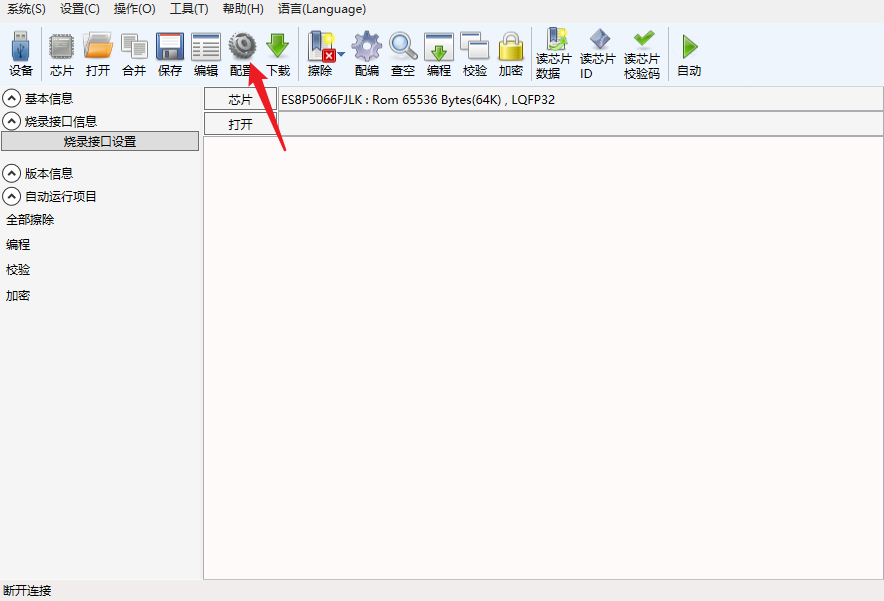

IWDT配置字设置（打开ESBurner软件）
IWDT介绍
1.选择软件使能（在配置字上选择）
2.软件进行初始化开门狗并使能
3.当计数到0时，窗口计数器+1，
4.当窗口计数为“2”的时候，产生中断
5.当窗口计数器为“4”的之前没有进行喂狗操作，产生复位
6.对 IWDT_INTCLR 寄存器进行任意写操作，IWDT 中断标志位
均被清零，计数器重载 IWDT_LOAD 寄存器值，继续递减计
数
7.在 SWD 调试模式下，需要禁止 IWDT 和 WWDT，否则在调试过程中，IWDT 和 WWDT 会始终保持工作，
可能会产生计数溢出复位，导致芯片调试异常
项目需求
使用说明书
问题
KEIL 识别不到芯片

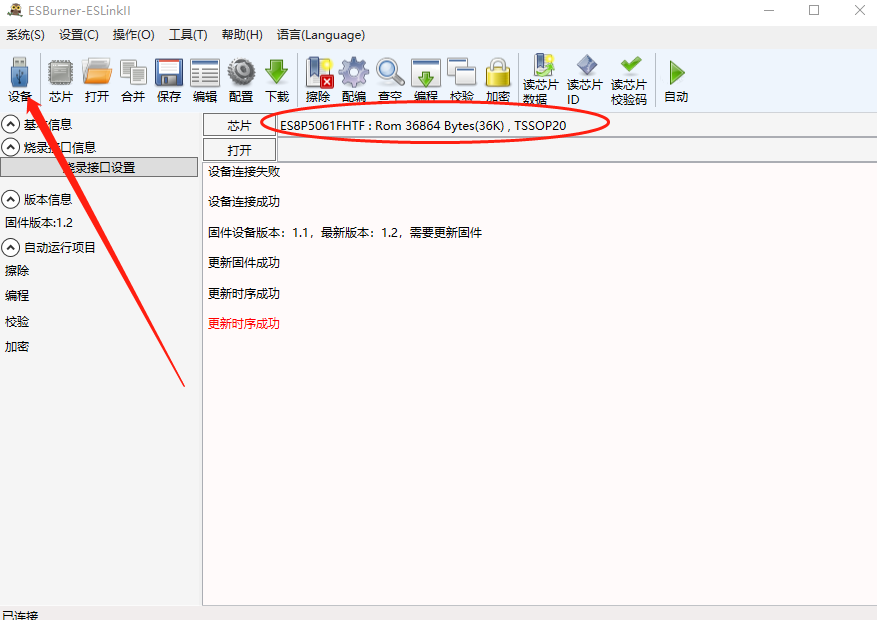

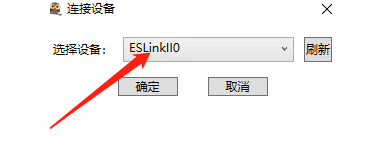

解决1：使用Esburner软件，点击设备，点击确定（理论上芯片应该选择对应的，但是使用同类型的ES8P型号的芯片也可以，原因不明）
解决2：芯片选择ES8P5066然后进行全部擦除
重新将下载器拔出再插上
分析原因：可能是下载器的问题
上电：灯闪一下
